車載鏡頭接觸角測試：提升防水防污性能的關鍵技術
發布時間：2025-07-02 點擊次數：66
在汽車智能化快速發展的今天，車載攝像頭已成為現代車輛不可或缺的組成部分，為自動駕駛、全景影像和行車記錄等關鍵功能提供視覺支持。然而，車載攝像頭長期暴露在復雜多變的外部環境中，面臨雨水、灰塵、油污等多種污染源的挑戰，這些污染物會顯著影響鏡頭的成像質量和長期可靠性。接觸角測試作為評估鏡頭表面潤濕性的核心技術，為優化車載鏡頭的防水防污性能提供了科學依據和量化手段。本文將深入探討接觸角測試在車載鏡頭領域的應用價值、測試方法及其對產品性能提升的重要意義。
對于車載鏡頭而言，理想的表面特性應能有效減少水滴附著，同時便于清潔維護，這需要通過精確的接觸角測試來評估和優化。車載攝像頭面臨的主要挑戰是避免水滴聚集導致取景模糊的缺陷，因此對于攝像頭滾動角的要求非常高。接觸角測試儀通過光學成像原理，測量樣品表面的靜態接觸角、動態前進后退角以及滾動角，進而評估表面的疏水性能和自清潔能力。測試過程中，儀器將一定體積的液體（通常為水）滴加到鏡頭表面，通過高分辨率相機捕獲液滴形態，再運用圖像處理算法計算接觸角數值。基于楊-拉普拉斯（Young-Laplace）方程，這些儀器能夠準確描述液滴的外形輪廓，從而計算出其接觸角值。

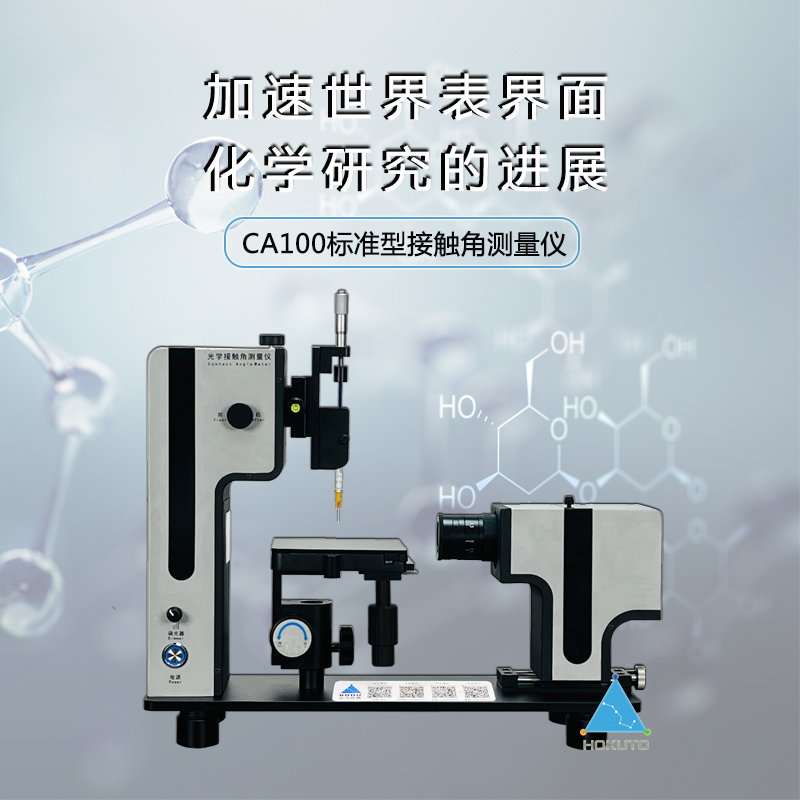

車載鏡頭接觸角測試遵循標準化的操作流程，以確保測試結果的準確性和可重復性。測試前需確保接觸角測量?jī)x的鏡頭和樣品臺處于水平狀態，調整攝像系統和樣品臺使液滴顯示清晰。將攝像頭鏡片樣品固定在工作臺上后，使用微量進樣器在表面滴加液滴（通常2-5μL），通過高分辨率CMOS圖像傳感器配合遠心輪廓鏡頭捕獲液滴圖像?，F(xiàn)代接觸角測量?jī)x如北斗儀器的CA100型號，采用精密微分進液裝置，控制精度可達0.1μL，并配備專業級軟件控制的精密自動液體分配系統，確保測量的準確性和重復性。
動態接觸角測試對車載鏡頭尤為重要，包括前進角、后退角及滾動角的測量。前進角指增加液滴體積時液滴前端形成的角度，后退角則是減少液滴體積時后端形成的角度，兩者差值稱為接觸角滯后，直接影響液滴在傾斜表面的滾動行為。通過傾斜樣品臺或使用高速攝像技術，可以模擬雨水在行駛車輛鏡頭上的行為，評估鏡頭的自清潔性能。
接觸角測試數據直接指導車載鏡頭表面處理工藝的優化。良好的潤濕性設計可以減少水滴在鏡頭表面的停留時間，從而提高攝像頭的清晰度和耐用性。當鏡頭表面的接觸角過大時，水滴容易形成明顯的水珠，導致光線散射和成像模糊；而適當?shù)慕佑|角有助于清潔液體在鏡頭表面均勻分布，更有效地去除污染物。通過接觸角測試，工程師可以評估不同鍍膜材料（如疏水涂層、親水涂層或光催化涂層）的性能，選擇最適合特定應用場景的表面處理方案。
在半導體制造和光學鍍膜工藝中，接觸角測量還用于確保芯片和鏡頭表面清潔度及濕潤性。北斗儀器指出，接觸角測試能幫助優化鏡頭表面的處理工藝，提升產品的整體性能。例如，通過測試不同清潔工藝后的鏡頭表面接觸角變化，可以量化評估清潔效果；比較不同批次產品的接觸角數據，則能有效監控生產工藝的穩定性。接觸角數據還可用于預測鏡頭在長期使用中的防污性能衰減情況，為產品壽命評估提供依據。
隨著自動駕駛技術的發展，車載攝像頭的可靠性要求日益提高，接觸角測試技術也在不斷創新。從傳統的靜態接觸角測量到動態行為分析，從二維圖像處理到三維全景成像，接觸角測試為車載鏡頭表面工程提供了越來越豐富的性能數據。未來，結合人工智能算法的自動分析系統和在線檢測技術，將使接觸角測試在車載鏡頭研發和生產中發揮更加關鍵的作用，持續推動汽車視覺系統性能的提升。
